博物館國賓接待廳聲學設計
維也納聲學 郎宇福
一、項目概況
該國賓廳設計為標準矩形體型，在博物館中面積約270㎡，容積約1700m3，座位34人，日常主要用作特重要人物會議接待。國賓廳效果圖和建筑平面圖如下。

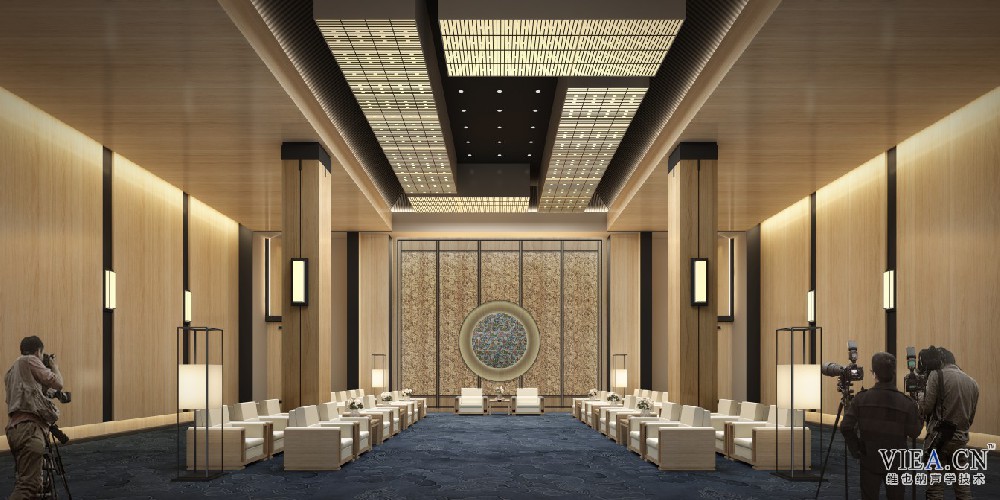

國賓廳效果圖
國賓廳平面圖
一、主要參考標準
（1）《劇院、電影院和多用途廳堂建筑聲學設計規范》 GB/T50356-2005
（2）《民用建筑隔聲設計規范》 GB50118-2010
（3）《博物館建筑設計規范》JGJ66-2015
二、項目分析
根據國賓廳的用途，需要滿足一定的語言清晰度，并且無明顯回聲、顫動回聲等音質缺陷，對其要采用強吸聲措施，降低室內混響時間，保證廳內語言清晰度。
混響時間：根據國標規定，會堂、報告廳和多用途禮堂室內最佳混響時間范圍如下圖1所示。
本國賓廳容積約1700m3，根據標準確定中頻（500Hz-1000Hz）混響時間0.9±0.1s，其余各頻段混響時間相對于中頻（500-1000Hz）的比值如下表所示，允許低頻混響時間稍長，高頻混響時間稍短，整體混響時間頻率特性曲線平直，且各頻率混響時間允許有10%的誤差。
表1
頻率（Hz） | 各頻段混響時間相對于中頻（500Hz-1000Hz）的比值 |
125 | 1.0-1.3 |
250 | 1.0-1.15 |
2000 | 0.9-1.0 |
4000 | 0.8-1.0 |
表2
NR-35 | 倍頻帶中心頻率（Hz） | ||||||||
31.5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
NR-25 | 72 | 55 | 43 | 35 | 29 | 25 | 21 | 19 | 18 |
NR-30 | 76 | 59 | 48 | 39 | 34 | 30 | 26 | 25 | 23 |
NR-35 | 79 | 63 | 52 | 44 | 38 | 35 | 32 | 30 | 28 |
NR-40 | 82 | 67 | 56 | 49 | 43 | 40 | 37 | 35 | 33 |
NR-45 | 86 | 71 | 61 | 53 | 48 | 45 | 42 | 40 | 38 |
其余應注意，國賓廳內應無明顯的音質缺陷，如回聲、顫動回聲和聲場不均勻等。
一、建聲意見
為保證該國賓廳室內語言清晰度，需要采用吸聲方式降低混響時間，消除回聲、顫動回聲和聲場不均勻等聲學缺陷，同時要控制室內背景噪聲，保持安靜的環境，建聲處理措施如下：
1、聲學裝飾要盡量符合效果圖，根據裝飾設計結果分析，墻面、天花及柱子黑色部分采用AGG無縫吸聲聚砂板（表面采用AGG透聲涂層），平均吸聲系數不低于0.7；其余墻面采取3mm厚鋁板。
1、為保持天花美觀，天花木紋系列處安裝：10mm微孔蜂窩鋁板（孔徑1mm，開孔率10%）。
2、地面采用20mm厚地毯，能夠降低室內人員走動、搬動桌椅等輻射的噪聲對室內聲環境的影響，同時鋪設的地毯也具有一定的吸聲量。
3、所有門均需采用隔聲門，其隔聲量不得小于40dB，安裝時注意對門四周縫隙的密封處理。途徑國賓廳的管道做減振吊裝。
五、工程效果
國賓廳是接待重要客人之用，裝飾莊嚴、大氣，該處是特別正式的交談、休息場所，因此安靜、避免回聲、語言清晰很重要。
國賓廳混響時間測試結果
從混響時間測試數據可以看出，國賓廳混響時間符合設計要求。經甲方確認，該國賓廳內環境確實安靜、舒適。另外，語言清晰度測試結果顯示廳內語言清晰度達到60%，完全適合開會、交談使用。
